选型及应用指南:BIM-730x无线光功率计像秤称重量一样,精确称出这束光有多强

产品本质:便携式光强测量终端

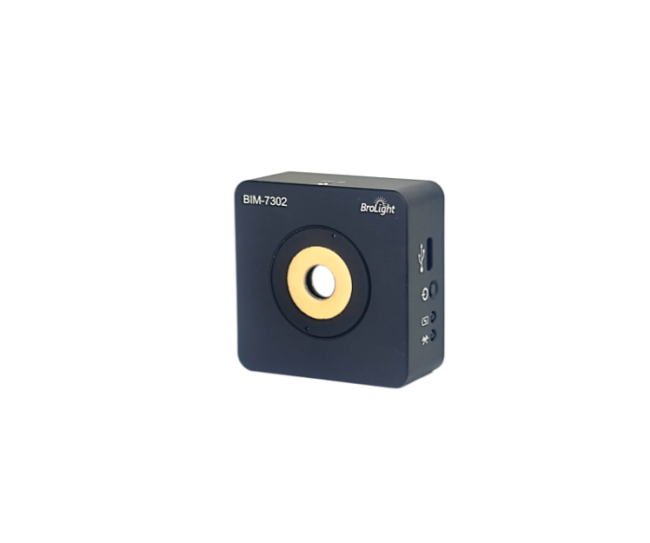

BIM-730X系列无线光电二极管功率计的核心价值在于无线+便携。整机仅重约100g,可装在口袋里的尺寸(55×55×24.5mm),支持蓝牙通信和USB Type-C充电/数据传输,可通过手机APP或PC端软件实时监控功率数据。在空间受限、需要移动测量、或需要快速在不同设备间切换检测的场景中,它的便利性是台式功率计无法替代的。

如何选型:三个核心决策

选一台合适的光功率计,需要回答三个问题:①测什么波长?②光斑多大?③光有多强(功率密度)?

决策一:根据波长选探测器材料——解决“能不能测到”的问题

这是光功率计选型中最关键的一步。不同探测器材料对不同波长的响应存在差异。

型号 探测器材料 波长范围 适用场景
BIM-7301 Si(硅) 380-1100nm 可见光、近红外常规测量
BIM-7302 Si-UV(紫外增强硅) 200-1100nm 含紫外波段的应用
BIM-7303 InGaAs(铟镓砷) 800-1650nm 近红外通信、光纤传感

选型速答:

测532nm绿光、632.8nm He-Ne激光、白光LED → BIM-7301

测266nm、355nm紫外激光或紫外LED → BIM-7302

测980nm、1310nm、1550nm光纤通信波段 → BIM-7303

决策二:根据探测面积选探头——解决“光斑能不能被打中”的问题

这是用户容易忽略但至关重要的参数。光功率计探测器的有效感光面积是有限的。如果您的光斑大于探测区域,部分光能量将无法被测量,导致读数偏低;如果光斑位置偏移,同样会造成测量误差。

型号 探测器直径 适用场景
BIM-7301/7302 Φ10 mm 常规激光光束、光纤出射光、较大光斑
BIM-7303 Φ3.0 mm 近红外激光器

⚠️ 关键提示

确保光斑完全落在探测器直径范围内。对于常规激光器,光斑通常较小(1-5mm),Φ10mm探测器有充足余量。

BIM-7303(InGaAs)的探测器直径为3mm,测量时需特别注意光斑对准和尺寸控制,建议使用光纤法兰或固定夹具。

对于发散光源(如LED、未聚焦的宽谱光源),需确认光斑直径。如光斑较大,建议增加测量距离使光斑缩小,或选配大面积探头,及或选用积分球型光功率计,如BIM-740xU系列)

光纤输出光:单模光纤出射光斑直径约几百微米,多模光纤约几十至几百微米,均可直接对准探测器中心测量。

实操建议:对准与角度控制

为了获得最准确的测量结果,请遵循以下原则:

原则一:确保光斑中心对准探测器中心

测量前,需确保光斑完全落在探测器的感光区域内。BIM-730X系列在探测器有效感光区的外圈,集成了高灵敏度感光卡(针对IR或UV波段)。这一设计的核心价值在于:

让不可见光“可见”:当测量近红外(IR)或紫外(UV)波段的不可见光时,光斑会照射在感光卡上,激发其发出可见光(通常是红光或绿光)。这使得光斑的位置和轮廓一目了然,极大简化了光路对准的难度。

提高测量准确性与效率:通过感光卡轻松确认光斑完整落在探测器直径范围内且中心对准后,再进行功率测量,可有效避免因光斑偏移或超出感光区而导致的读数偏低,同时大幅节省了使用红外观察卡或紫外相机找光斑的时间。

对于BIM-7303(InGaAs,直径3mm),尽管其感光区较小,外圈的感光卡同样能帮助您确认红外光斑是否落在有效探测区内,确保每次测量的一致性。

原则二:保持光源与探测器的相对位置固定

在测量过程中,光源与功率计探测器之间的相对位置应始终保持固定。任何相对位置的变动(如探测器移动、光源抖动、光路中的反射镜偏移)都会改变光束在探测器表面的入射位置和角度,导致测量结果前后不一致。

实操要点

使用光学平台和磁性底座固定探测器和光源

如需多次测量同一光源,标记探测器的放置位置,确保每次放回同一位置

在光纤测量中,使用光纤法兰固定光纤端面与探测器的相对位置

避免在测量过程中触碰或移动探测器

原则三:保持光束垂直入射(最重要!)

光束入射角度对测量结果有显著影响。大多数光电二极管探测器遵循朗伯余弦定律:当光束并非垂直入射时,探测器表面的有效接收面积会随着入射角的增大而减小(按入射角的余弦值变化),导致测量值偏低,这被称为余弦误差

入射角 有效接收面积比例 测量误差
0°(垂直) 100% 无误差(基准)
30° 86.60% -13.40%
45° 70.70% -29.30%
60° 50% -50%

结论:当入射角超过60°后误差急剧增加。

正确做法

尽量确保光束垂直入射(0°)到探测器的感光面中心

在搭建光路时,通过调整激光器或反射镜架来对准

如光路无法调整为垂直入射,需意识到测量值会偏低,并评估误差是否在可接受范围内

原则四:针对发散光束的特殊处理

对于发散光源(如LED、光纤出射光),光束从出射面向外扩散,测量距离越大,光斑越大,可能导致部分光能量超出探测器直径范围,造成读数偏低。

正确做法

尽量缩短测量距离,将探测器紧贴光源出射面,使光束在扩散前就被完整收集

对于光纤输出光,可使用光纤法兰将光纤端面与探测器固定在一起,确保相对位置一致

如光斑仍超出探测器直径,或测量结果不稳定,建议选配积分球附件。积分球通过内部漫反射均匀化光束,无论光斑大小和发散角如何,都能准确测量总功率

原则五:聚焦光斑的警示

对于聚焦后的极小光斑(如几十微米),虽然面积不是问题,但需关注功率密度(见决策三),切勿将聚焦光斑直接照射探测器

决策三:根据功率密度评估——解决“会不会烧坏或测不到”的问题

这里需要澄清一个关键概念:光功率计的核心限制指标是功率密度(W/cm²),而非绝对功率

同样一束10mW的光:

扩束后光斑直径10mm → 功率密度约0.013 W/cm² → 安全

聚焦后光斑直径0.1mm → 功率密度约127 W/cm² → 可能损坏探测器

BIM-730X系列的功率能力:

参数 指标 说明
最大平均功率密度 10 mW/cm² 损伤阈值,超过可能损坏探测器
最小可测功率 ~1 nW(典型值) 受限于探测器暗电流和环境噪声
直接测量功率范围 ~10 mW(不加衰减器) 对应Φ10mm光斑均匀照射

选型评估三步法:

第一步:计算您的功率密度

功率密度(W/cm²)= 光功率(W)÷ 光斑面积(cm²)

对于圆形光斑:面积 = π × (光斑半径)²

第二步:判断是否在安全范围内

功率密度水平 结论 处理方式
< 10 mW/cm² ✅ 安全 可直接测量
10 mW/cm² ~ 1 W/cm² ⚠️ 风险区 建议加衰减器或扩束
> 1 W/cm² ❌ 危险 必须衰减,否则损坏探测器

第三步:如需衰减,选配合适的衰减器

衰减器型号 衰减倍数 扩展后的最大可测功率密度
OD1 10倍 100 mW/cm²
OD2 100倍 1 W/cm²

???? 特别警示——聚焦光斑

激光经透镜聚焦后,光斑极小(微米级),功率密度可轻松达到 kW/cm² 甚至更高。绝对不要将聚焦后的光斑直接照射到任何未经衰减的光功率计探测面上,否则会瞬间烧毁探测器。

正确做法:在聚焦光路中,在聚焦透镜之前(光斑较大处)进行测量或衰减;或使用大倍率衰减器将功率密度降至安全范围, 或者直接选择热电型探测器BIM-7614系列进行测量。

完整选型决策表

您的光斑特征 波长范围 功率密度 推荐方案

常规激光束

(1-5mm光斑)

380-1100nm < 10 mW/cm² BIM-7301/7302 直接测量

常规激光束

(1-3mm光斑)

800-1650nm < 10 mW/cm² BIM-7303 直接测量(注意3mm直径)

常规激光束

(1-5mm光斑)

200-1650nm

需匹配探测器

10-100 mW/cm² 选配OD1衰减器

常规激光束

(1-5mm光斑)

200-1650nm

需匹配探测器

0.1-1 W/cm² 选配OD2衰减器

常规激光束

(1-5mm光斑)

200-1650nm

需匹配探测器

>1 W/cm² 选配积分球型光功率计BIM-740x 系列

大光斑/

发散光源

200-1650nm

需匹配探测器

需计算 确认光斑是否超出探测器直径,可能需要大面积探头
聚焦光斑(<0.5mm)

200-1650nm

需匹配探测器

极高 禁止直接测量,必须在聚焦前测量或使用高倍衰减

说明:波长范围“200-1650nm(需匹配探测器)”表示该方案适用于BIM-730X系列覆盖的波段,但需根据具体波长选择正确的探测器型号(7301/7302/7303)。

典型应用场景

场景一:激光器输出功率日常检测与维护

激光器在使用过程中功率会逐渐衰减,定期检测是保证实验可重复性的关键。BIM-730X的便携性使其可在不同设备间快速切换测量。

选型注意:常规激光器光斑通常为1-5mm,功率密度多在安全范围内,BIM-730X可直接使用。

场景二:空间受限环境下的功率测试

在紧凑的光学平台或封闭的光机系统中,传统台式功率计探头难以放置。BIM-730X的名片盒大小设计可直接放入狭小空间,手机APP读数无需外接表头。

场景三:光纤耦合效率优化

在光纤对准和耦合过程中,实时监测输出光功率是优化耦合效率的常用方法。BIM-730X的无线功能让操作者可以一边调整光纤对准器,一边在手机上观察功率变化。

选型注意:光纤输出光发散角较大,需将探测器紧贴光纤端面以确保所有光进入探测区域。

场景四:光路调试中的临时测量

在搭建复杂光路时,常需在多个节点测量光功率以评估损耗。BIM-730X可随手放置在不同位置,配合手机APP读数,无需拖着线缆到处走。

选型注意:聚焦光路中,应在聚焦测量,避免高功率密度损伤探测器。

一句话总结

选光功率计,问自己三个问题:①波长对不对?②光斑能不能完全落在探测器直径内?③功率密度超不超? BIM-7301/7302探测器直径Φ10mm,BIM-7303直径Φ3.0mm,损伤阈值10 mW/cm²。波长对了、光斑盖住了、功率密度安全了,它就能给您一个准确的答案。

切记垂直入射是准确测量的前提——斜入射会导致余弦误差,使读数偏低。固定相对位置是重复测量的保障——光源与探测器的位置一旦变动,结果将失去可比性。聚焦后的光斑是光功率计的“杀手”——永远不要在聚焦点直接测量。

• •
• • • •
• • •
• • • • • • • •
• • • • • • • •
• • • • •
• • •
